Función / Operación:
Se emplea para activar escenas de iluminación en habitaciones de hoteles.

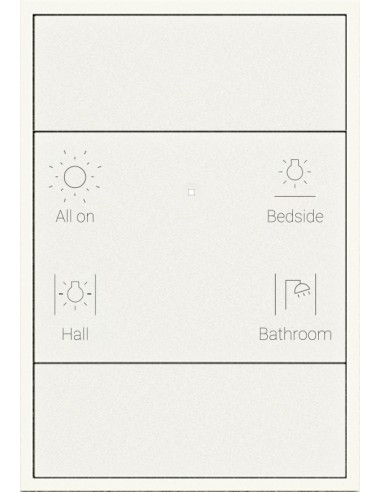

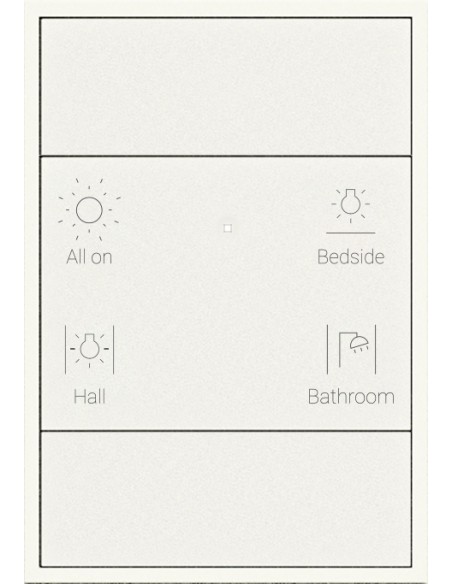

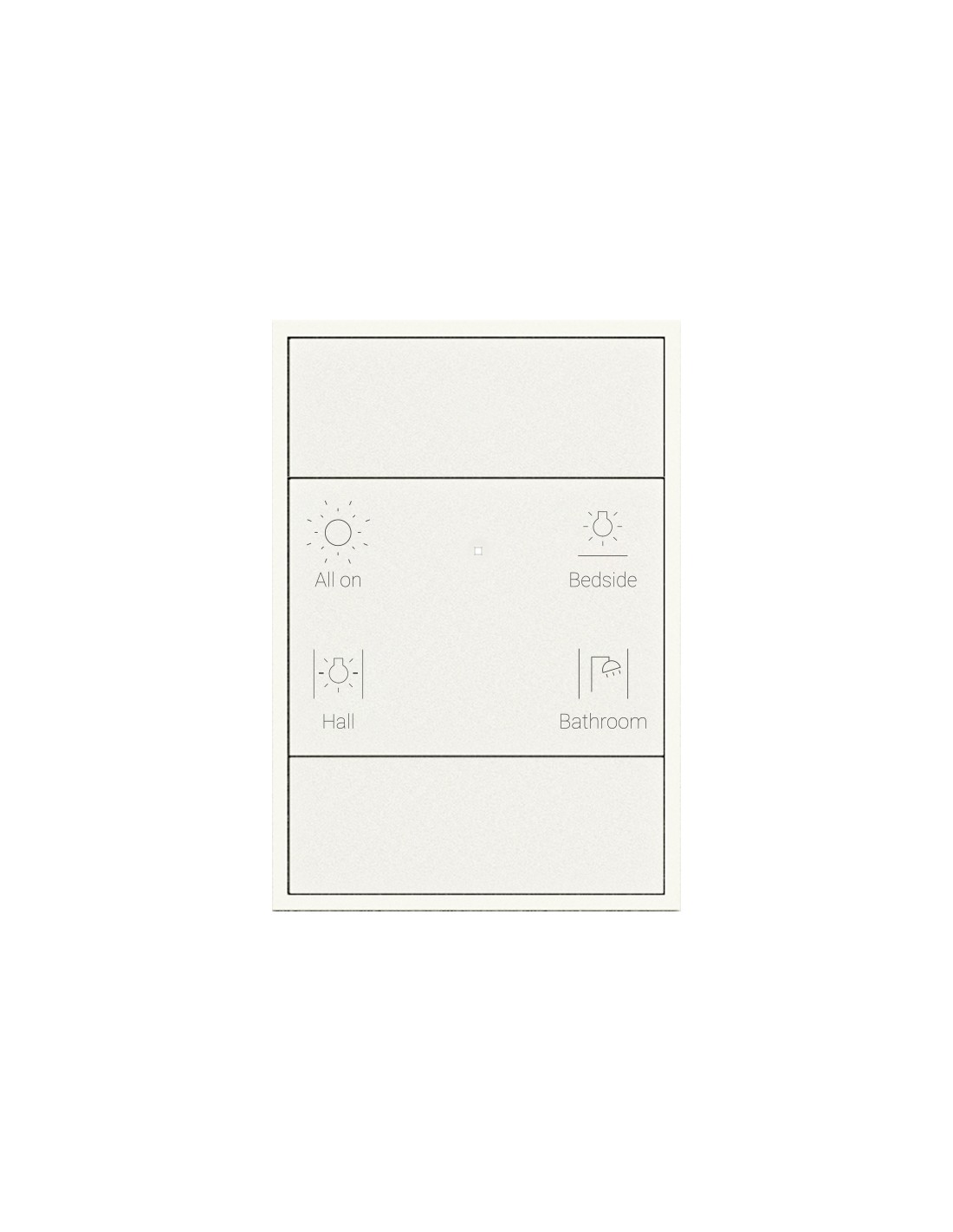

Posee en su frente 4 zonas de accionamiento táctil, en los cuales al apoyar el dedo activa una
salida del módulo, generando una señal que se emplea para dar la orden a un relé programable
para que este realice la ambientación lumínica deseada.
Características Técnicas:
Tensión de alimentación: 12 a 24Vcc.
Corriente de alimentación en reposo: 4mA @ 24V
Corriente de alimentación máxima: 75mA @ 24V / 60mA @12V
Corriente de salida a nivel alto (IoH) 100mA @24V o 50mA @12V
Tensión de Salida a nivel bajo: VoL = 0V sin presencia de dedo
Tensión de Salida a nivel alto: VoH = Vcc con dedo apoyado
Salida: a transistor PNP con resistor de pull down de 10K?
Indicador luminoso: Led color blanco (enciende con dedo apoyado)
Indicador acústico: click al momento de apoyar y retirar el dedo
Bornes: 6 (tornillo pala de 3mm)
Sección del cable: 0,2mm2 a 2mm2
Cuerpo: Policarbonato Blanco
Frente:
· Policarbonato Blanco para código 69XX
· Policarbonato GRIS para código 79XX
Acabado del Frente: mate

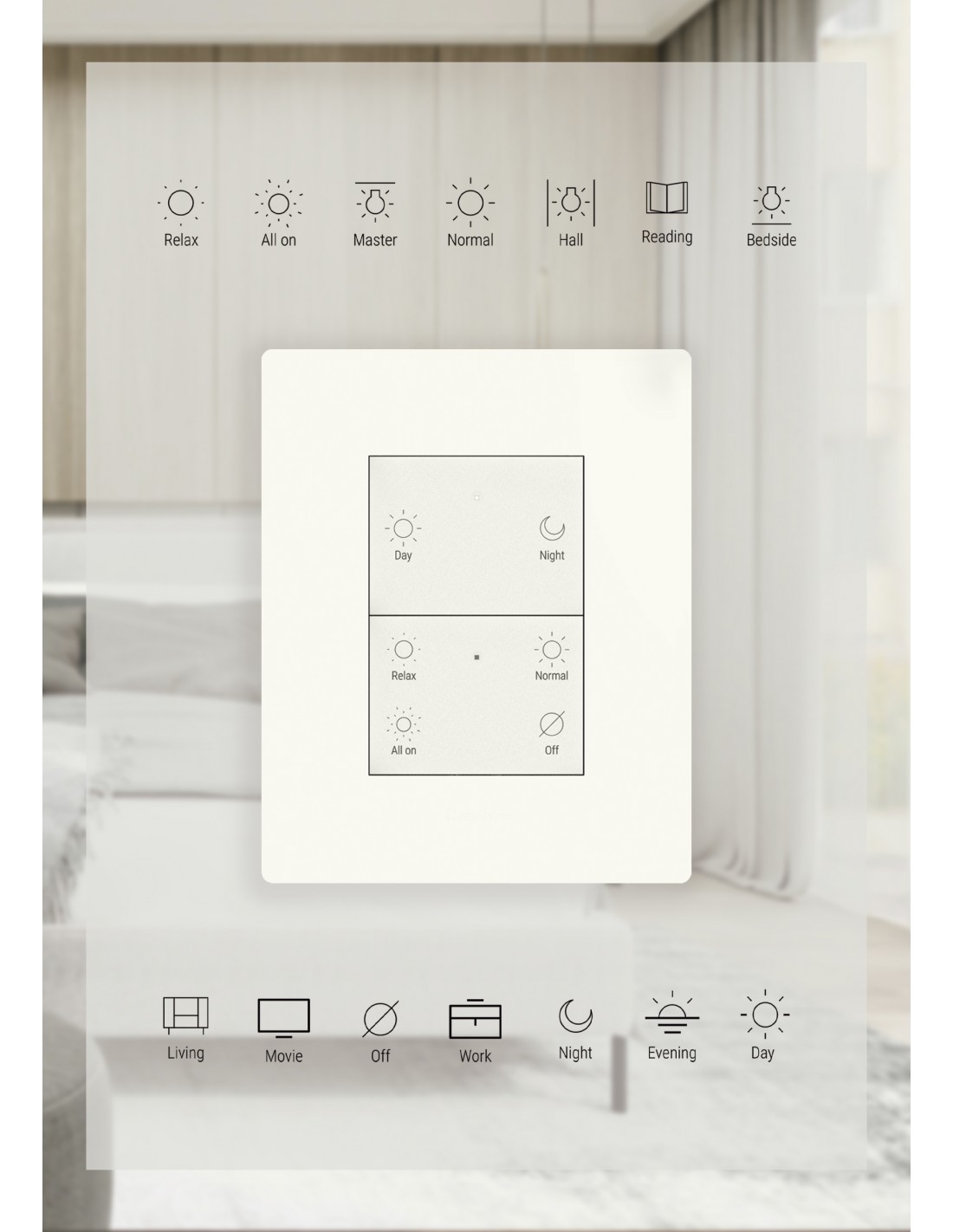

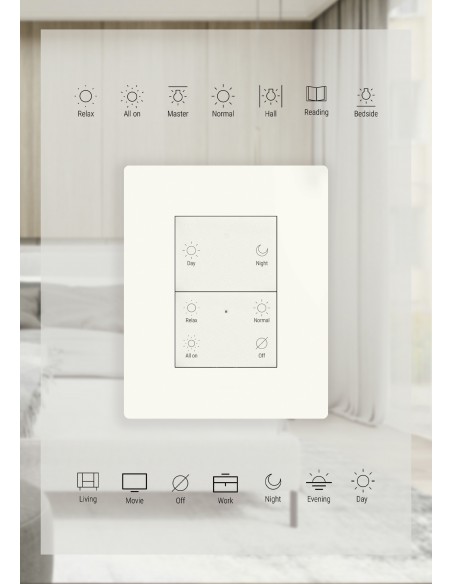

Iconos de escenas: grabados a laser y personalizados a solicitud
Dimensiones: 2 módulos (50mm x37mm x 39mm ancho x alto x profundidad)
Uso interior.
Dispositivo Clase III.
Se emplea para activar escenas de iluminación en habitaciones de hoteles.
Posee en su frente 4 zonas de accionamiento táctil, en los cuales al apoyar el dedo activa una
salida del módulo, generando una señal que se emplea para dar la orden a un relé programable
para que este realice la ambientación lumínica deseada.
Características Técnicas:
Tensión de alimentación: 12 a 24Vcc.
Corriente de alimentación en reposo: 4mA @ 24V
Corriente de alimentación máxima: 75mA @ 24V / 60mA @12V
Corriente de salida a nivel alto (IoH) 100mA @24V o 50mA @12V
Tensión de Salida a nivel bajo: VoL = 0V sin presencia de dedo
Tensión de Salida a nivel alto: VoH = Vcc con dedo apoyado
Salida: a transistor PNP con resistor de pull down de 10K?
Indicador luminoso: Led color blanco (enciende con dedo apoyado)
Indicador acústico: click al momento de apoyar y retirar el dedo
Bornes: 6 (tornillo pala de 3mm)
Sección del cable: 0,2mm2 a 2mm2
Cuerpo: Policarbonato Blanco
Frente:
· Policarbonato Blanco para código 69XX
· Policarbonato GRIS para código 79XX
Acabado del Frente: mate
Iconos de escenas: grabados a laser y personalizados a solicitud
Dimensiones: 2 módulos (50mm x37mm x 39mm ancho x alto x profundidad)
Uso interior.
Dispositivo Clase III.
